Пересмотренная диаграмма

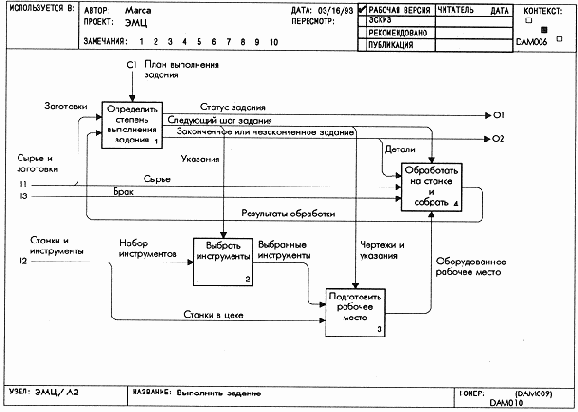

Рисунок 10-3. Пересмотренная диаграмма




10.3.3. Тестирование

Хороший способ оценки диаграммы заключается в рассмотрении сценариев ее работы. Вы представляете себе возможную ситуацию и смотрите, как работает диаграмма в заданных условиях. По мере развития сценария делайте пометки на диаграмме. Это даст вам возможность всегда повторить сценарий, а информация может помочь при декомпозиции блоков этой диаграммы. Таким образом, вы проверите и точность, и понятность изложенного в диаграмме.

Рассмотрим, что описывает диаграмма выполнить задание, начиная обрабатывать новое задание: изучается план выполнения задания и выбирается следующий шаг задания. Это определяет, какие выбрать инструменты

и как подготовить рабочее место. Затем сырье

и брак обрабатываются на станке и собираются

и выдаются результаты обработки. Далее по этим результатам определяется степень выполнения задания и выбирается следующий шаг задания.

10.3.4. Схематичное изображение декомпозиции следующего уровня

Еще один хороший способ проверки правильности диаграммы - разложение одного - двух ее блоков. (При этом сохраняйте свои наброски, чтобы облегчить будущие декомпозиции этой диаграммы.) Детализация некоторой части новой диаграммы поможет определить сбалансированность декомпозиции и выявить неувязки в распределении функций между новыми блоками.

Например, диаграмма выполнить задание состоит из четырех блоков. Иногда диаграмму, состоящую из четырех блоков, можно декомпозировать по-другому, заменив ее диаграммой из пяти - шести блоков, которая будет ненамного сложнее, но более информативная. Однако, декомпозировав любой из блоков диаграммы выполнить задание, вы увидите, что каждый из них весьма содержателен. Несмотря на то, что на диаграмме выполнить задание четыре блока, каждый из них сам по себе достаточно сложен. Не имеет смысла соединять или разделять эти блоки для создания альтернативной диаграммы. Самый лучший способ продолжения этой части модели заключается, по-видимому, в сохранении этих четырех блоков с дальнейшей декомпозицией каждого из них.
