Методология структурного проектирования SADT



Примеры расположения дуг

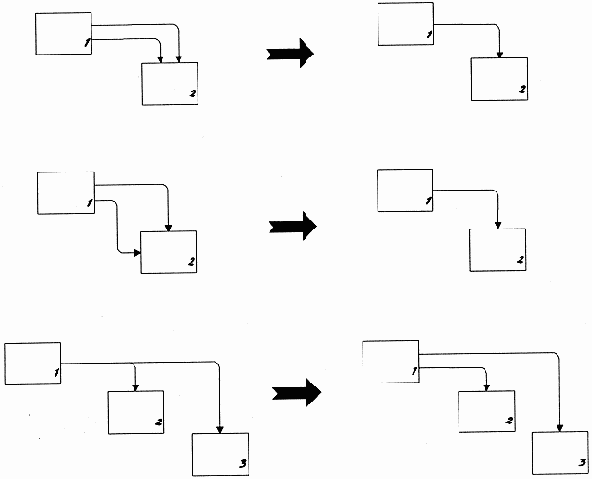

Рисунок 10-2. Примеры расположения дуг

  • Дополняют ли названия внешних дуг информацию, сообщаемую диаграммой?
  • Не противоречит ли смысл анализируемой диаграммы смыслу родительской диаграммы ?
  • Замечания 3 и 4 на Рисунок 10-1 исправляют ошибку в названии дуги (12) станки и инструменты, а замечания 7 и 8 отражают развитие спора автора с самим собой относительно природы отходов и сырья - проблема, которая нередко возникает в связи с производственными процессами.


    10.2.3. Вопросы о внутренних дугах

    Вопросами о внутренних дугах обычно заканчивают поиск ошибок в диаграмме. Теперь, после разрешения основных вопросов, следует проанализировать детали диаграммы. Мы можем задать вопросы типа:

  • Не слишком ли много внутренних дуг?
  • Нет ли блоков без дуг управления?
  • Нет ли блоков без выходных дуг?
  • Правильно ли отражают дуги, представляющие ограничения, доминирование блоков?
  • Верно ли решение диаграммы?
  • Все ли важные обратные связи отражены?
  • Все ли ошибочные ситуации учтены?
  • Замечания 1 и 2 на Рисунок 10-1 показывают, что автор изменил свое мнение относительно взаимоотношения дуги результаты обработки и внешнего входа сырье и заготовки.

    Окончательное решение заключается в том, что они не очень близки и должны быть разделены. Метка следующий шаг задания уточняет, что именно управляет функцией обработать на станке и собрать.
