Методология структурного проектирования SADT



Пояснение содержания с помощью текста


Текстовые страницы, дополняющие диаграммы, пишут обычно для того, чтобы изложить основное содержание диаграммы, помочь согласовать ориентацию читателя с ориентацией автора и описать, как функции самого нижнего уровня модели преобразуют свои входы в выходы под влиянием управлений. Текст помогает читателям изучать диаграмму в том порядке, который уменьшает вероятность неправильного понимания и уточняет детали системы. Например, на Рисунок 18-3 текст описывает последовательность действий, выполняемых при подготовке рабочего места. Этот текст находится на уровне детализации, достаточном для рассмотрения его в качестве учебного руководства для персонала механического цеха.

Подготовка хорошего текста требует времени, даже если текст относится к одному блоку. Поэтому обычно текст пишется, когда диаграмма перестает подвергаться изменениям. Иногда текст используется для уточнения важных моментов в процессе создания диаграммы. Мы настоятельно рекомендуем по мере возможности использовать графику и цикл автор/читатель, чтобы избавиться от неясностей и построить диаграмму точно описывающую реальность. После этого вы сможете без труда обобщить или уточнить диаграмму при помощи хорошо организованного и насыщенного фактами текста. Например, если бы мы написали текст сразу после первого наброска диаграммы выполнить задание, представленного на Рисунок 9-2, нам пришлось бы его несколько раз переписывать, потому что, как показано в части III, диаграмма подверглась существенным изменениям в результате рецензирования.

Хороший текст должен быть кратким. Несколько тщательно подобранных слов могут прояснить диаграмму, в то время, как избыточное их количество может совершенно затуманить ее смысл. Обычно все, что нужно для пояснения диаграммы, можно изложить на одной странице текста. Превышение одной страницы снижает качество за счет лишних деталей. Например, текст на Рисунок 18-3 поясняет, как оператор готовит станок и место вокруг него. Обратите внимание, что текст не затрагивает дополнительных (например, правил безопасности) и исключительных ситуации (например, отсутствия контейнеров для отходов).
При таких обстоятельствах разумнее написать отдельные страницы текста, с пояснением как важных, так и второстепенных вопросов, а также с описанием экстремальных ситуаций и путей выхода из них.

Текст может быть использован для объяснения, почему выбрана именно эта декомпозиция или точка зрения, для сообщения о том, как осуществляются сложные операции, или для описания допущений, сделанных автором при создании диаграммы. Однако ни при каких обстоятельствах текст не должен описывать то, что можно прочесть на диаграмме, уточнять уже декомпозированный блок, идентифицировать компоненты декомпозированной дуги, описывать функции блоков или определять названия блоков и дуг (эти названия содержатся на странице глоссария). Следуйте этим рекомендациям и ваши текстовые дополнения будут всегда краткими, четкими, информативными и, самое важное, они будут прочитаны.

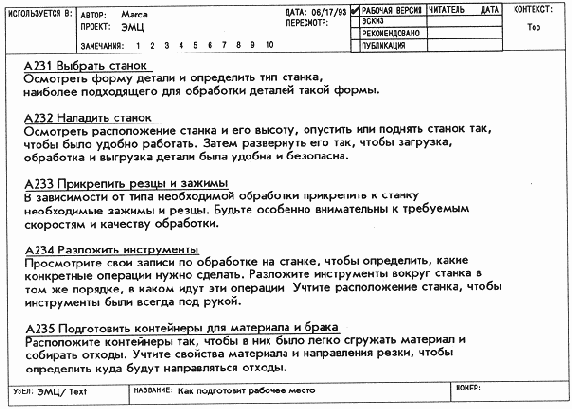

Рисунок 18-3 Подготовка рабочего места
