Методология структурного проектирования SADT



Критическая оценка диаграммы верхнего уровня


Цель

Документировать все вопросы, возникшие с диаграммой АО.

Действия

1. Внесите в эту диаграмму все исправления, соответствующие исправлениям на диаграмме А-0. Например, если на дуге управления диаграммы А-0 изменилась метка, то измените соответствующую внешнюю дугу на данной диаграмме.

2. Определите смысл данной диаграммы после исправления всех связанных с диаграммой А-0 недостатков. Оцените его адекватность. Определите недостатки нового варианта, запишите их и внесите соответствующие изменения (например, измените метки, объедините дуги).

Примечания

1. Вы сделаете меньше ошибок, если для начала перенесете на диаграмму АО все изменения, сделанные в диаграмме А-0.

2. Проговорив содержание исправленной диаграммы АО, вы скорее увидите ее недостатки.

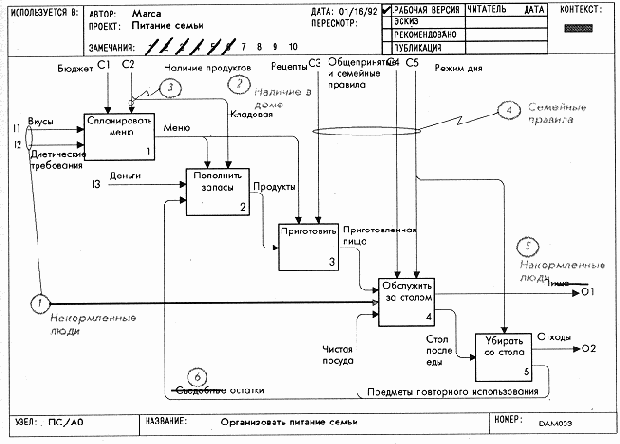

Образец

1. Обратите внимание, что внешние дуги рецепты, общепринятые и семейные правила и режим дня объединены в новую внешнюю дугу семейные правила.

2. Объединение вкусов и диетических требований в некормленных людей привело к появлению новой внешней входной дуги как к блоку спланировать меню, так и к блоку обслуживать за столом.

3. Нумерация замечаний указывает на последовательность выявления и исправления недостатков.
