Обобщение диаграммы верхнего уровня
Цель
Нарисовать единственный блок со его входами, управлениями и выходами, который обобщает всю только что нарисованную диаграмму АО.
Действия
1. Нарисуйте единственный большой блок в середине страницы и пометьте его названием диаграммы АО. Это обобщает все функции системы.
2. Теперь нарисуйте и пометьте все входные дуги, дуги управления и выходные дуги - по одной для каждой внешней дуги диаграммы АО. Это обеспечивает согласованность двух рисунков.
3. Наконец, напишите под большим блоком цель и точку зрения модели. Это сразу же определит смысл и направленность модели каждому, кто начнет ее читать.
Примечание
Этот единственный блок со своими дугами обобщает внешние связи системы "Питание семьи".

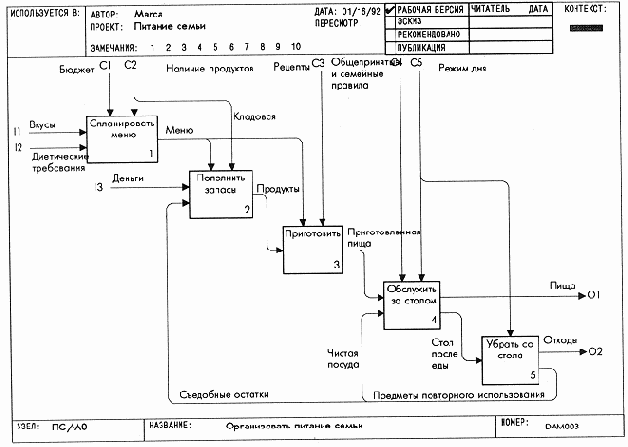

Образец
1. Обратите внимание, как этот чертеж подчеркивает, что делает система, ее внешние данные, цель и точку зрения модели - и все это на одной странице. Вот почему диаграмма А-0 используется для первого представления SADT-модели.
2. Обратите также внимание, что внизу справа от большого блока приведен С-номер диаграммы АО. Этот номер определяет, какая именно версия диаграммы АО детализирует этот блок.
