Методология структурного проектирования SADT





Урок Очерчивание границ объекта


Цель

Создать очерченный контекст для модели "Питание семьи".

Действия

    1. Прежде чем начать, вспомните основные понятия SADT-моделирования. Посмотрите, как они применяются к очерчиванию объекта моделирования.

    2. Начните составлять список всех основных предметов, которые, по вашему мнению, являются частью системы. Дайте свободу ассоциациям. На этом этапе не беспокойтесь о точности.

    3. Теперь оцените исходный список критически. Вычеркните названия, не относящихся к системе объектов. Если есть возможность, объединяйте названия в группы, проводя соединительные линии или обводя слова кружками. Добавляйте новые названия по мере развития ваших идей.

    4. Остановитесь, когда поток идей иссякнет.

    5. Теперь проделайте то же самое для функций системы. Для перечисления функций пользуйтесь списком данных, затем оцените новый список. Вычеркните те названия, которые не входят в систему. Группируйте сходные функции, соединяя их названия линиями или обводя кружками. Меняйте список данных по мере постижения работы системы.

    6. Остановитесь, когда вы перечислите достаточное для создания диаграммы число объектов и функций.

Примечания

1. Это процесс, в ходе которого достигается общее согласие относительно границ "системы".

2. Ясность относительно входящих в систему объектов начнет появляться только после составления исходного списка, исключения из него каких-либо объектов и включения новых.

3. Иногда объекты, которые вначале были исключены, возвращаются снова в очерченный контекст.

4. Список данных изменится в ходе составления списка функций. Возможно, по мере возникновения новых идей вы начнете "метаться" между списками.

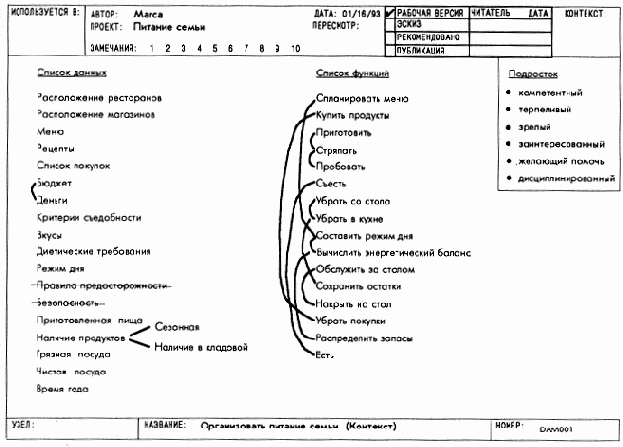

Образец

Обратите внимание на то, что по ходу составления списков данных и функций был составлен список характеристик "подростка". Это пример того, как следует документировать предположения, возникающие в ходе анализа.
